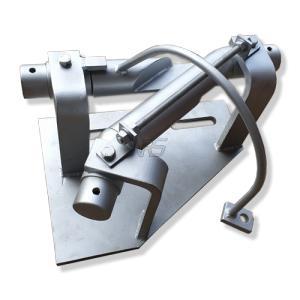

Стрелка 2

Переключатель поворотный с выходом на 90 °.
Крючок находится внутри переключателя!

Изготовлен из оцинкованной стали, для 2-дюймовых трубных направляющих, эксцентрично установлен, с резьбовым стержнем из нержавеющей стали.
Соединительный штифт Ø = 49,5 мм (-0,2).

Варианты:
A) с монтажной панелью
переключатель полностью установлен на панели переключателя для UU и IPE.
Выступ от верхнего края трубопровода на пластину OK = 150 мм

B) без монтажной пластины

C) с монтажной пластиной и пластиковой
вставкой Переключатель с пластиковой вставкой для трубы с канавками 2 дюйма, полностью установлен на пластине переключателя для UU и IPE.
Выступ от верхнего края трубчатой ​​дорожки до пластины ОК = 146 мм.

Расстановки:
А) слева
крюк поворачивается влево по ходу движения.
Б) справа
крюк поворачивается вправо по ходу движения.
