Устройство наклона SLM 100"

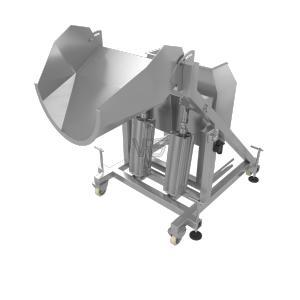

Swing-Loader SLM-100

в мобильной версии для опорожнения больших контейнеров (палоксов) по их длинной стороне.
Максимальный размер используемых контейнеров (ДхШхВ) ограничен 1200 x 1000 x 750 мм!
Для контейнеров других размеров тех. Данные отличаются от следующей спецификации!

Технические данные:
Допустимая нагрузка: макс. 1000 кг высота разгрузки
: 1100 мм
ширина разгрузки: около 1000 мм
общая высота в базовом положении:
около 1310 мм общая высота при опорожнении: около 2900 мм (в зависимости от контейнера)
длина с приводом: около 2055 мм
ширина (желоб в исходном положении): около 1690 мм
время подъема: около 20 с
Мощность двигателя : 1,1 кВт Напряжение
подключения : 3x 400 В + N + PE; 50-60 Гц
Управляющее напряжение: 24 В (DC)
Класс защиты (двигатель): IP 55
Класс защиты (распределительная коробка): IP 64
Собственный вес: около 400 кг

Конструкция:
Поворотный погрузчик - рама и коромысло для удержания контейнеров изготовлены из открытой трубчатой ​​конструкции из профилей из нержавеющей стали, материал № 1.4301.
Базовая рама оснащена двумя запираемыми поворотными роликами для тяжелых условий эксплуатации, а сторона разблокировки - двумя фиксированными роликами для тяжелых условий эксплуатации.
Кроме того, опорная рама между двумя поворотными и неподвижными роликами также оснащена опорами, которые можно откинуть для усиления.
Поверхности отшлифованы.
Привод поворотно-откидного процесса состоит из укомплектованной электрогидравлической приводной станции с масляным баком, переключающим клапаном, насосным агрегатом, защитой двигателя и полными электронными и гидравлическими соединениями.
Кроме того, вся установка закрыта кожухом из нержавеющей стали.

Приводная станция активируется только при нажатии функциональной клавиши, а это означает, что процесс поворота, наклона и опускания может быть прерван в любом положении, отпустив нажатую клавишу (операция «мертвец»).
Коромысло для удержания контейнеров оборудовано стационарно установленным желобом и соответствующими прижимными устройствами, адаптированными к типу контейнера.
Коромысло перемещается с помощью двух встроенных подъемных цилиндров из нержавеющей стали.

Опасность!
Поскольку рокер адаптирован к типу контейнера, размеры контейнера должны быть указаны заказчиком.
Поворотный погрузчик не предназначен для опрокидывания жидкостей!

Правостороннее исполнение
Приводная станция и панель управления (с функциями «ВВЕРХ / ВНИЗ» для управления поворотным погрузчиком) расположены с правой стороны базовой рамы в направлении разгрузки.
